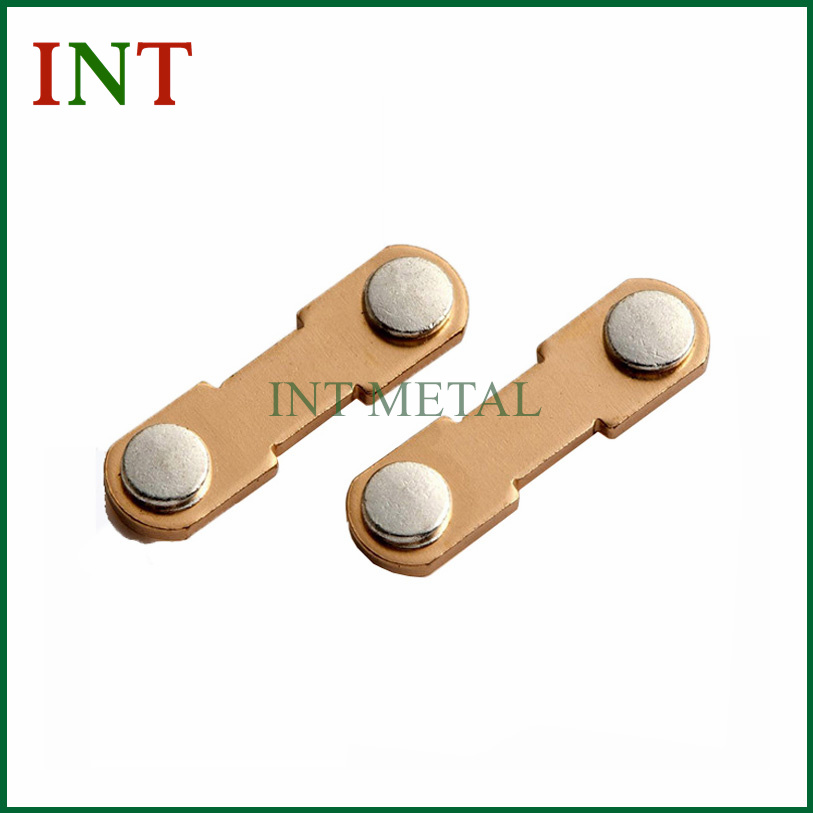

Bewegliche Kontaktnietensind präzise elektrische Kontaktkomponenten, die dazu dienen, elektrische Energie in Geräten wie Schützen, Leistungsschaltern, Startern, Temperaturreglern, Schaltern und Relais zu steuern und zu schalten. Mit mehr als 12 Jahren Erfahrung in der Herstellung,INTentwickelt maßgeschneiderte bewegliche Kontaktnieten unter Verwendung von Kontaktmaterialien auf Silberbasis und Materialien auf Kupfer- oder Kupfer-Nickel-Basis für anspruchsvolle OEM- und ODM-Anwendungen.
Bewegliche Kontaktnieten sind spezielle elektrische Kontaktelemente, die an beweglichen leitenden Teilen von Schaltmechanismen angebracht werden. Während des Betriebs nähert sich der bewegliche Kontakt einem stationären Kontakt oder trennt sich von diesem, um einen Stromkreis herzustellen oder zu unterbrechen.
Durch diese Bewegung kommt der Kontaktfläche eine besondere Bedeutung zu. Bei jedem Schaltzyklus kann es zu Lichtbögen, mechanischen Stößen, Reibung und Hitze kommen. Ein ordnungsgemäß konstruierter Kontaktniet muss daher eine stabile elektrische Schnittstelle bieten und gleichzeitig die mechanische Integrität bei wiederholtem Betrieb aufrechterhalten.
In praktischen Anwendungen können bewegliche Kontaktnieten elektrische Energie direkt oder indirekt über Schaltmechanismen steuern. Sie sind besonders relevant für elektrische Geräte mit kleinem und mittlerem Strom, bei denen zuverlässiges Schalten und kompakte Komponentenabmessungen erforderlich sind.
Die Materialauswahl ist einer der wichtigsten Faktoren bei der Konstruktion von beweglichen Kontaktnieten. Die Kontaktfläche muss ein Gleichgewicht zwischen elektrischer Leitfähigkeit, Widerstandsfähigkeit gegen elektrischen Verschleiß, Widerstandsfähigkeit gegen Schweißen, thermischem Verhalten und Kompatibilität mit der Betriebsumgebung aufweisen.
Den verfügbaren INT-Produktinformationen zufolge gehören zu den häufig verwendeten Kontaktflächenmaterialien Ag, AgNi, AgCdO und AgSnO2, AgSnO2In2O3und AgZnO. Als gängige Grundmaterialien werden Kupfer und Kupfer-Nickel verwendet.
| Materialkategorie | Typisches Material | Primäre Überlegung |
|---|---|---|
| Silber | Ag | Elektrische Leitfähigkeit und Kontaktleistung |
| Silbernickel | AgNi | Elektrische und thermische Leistung mit guter Lichtbogenbeständigkeit |
| Silber-Cadmiumoxid | AgCdO | Beständigkeit gegen elektrischen Verschleiß und Schmelzschweißen |
| Silberzinnoxid | AgSnO2 | Geeignet für anspruchsvolle Schaltanwendungen |
| Grundmaterial | Cu / CuNi | Mechanische Unterstützung und leitende Verbindung |
Das richtige Material sollte entsprechend der Stromstärke, der Schaltfrequenz, der Spannung, den Lasteigenschaften, den thermischen Bedingungen, den mechanischen Anforderungen und der erwarteten Lebensdauer des endgültigen elektrischen Geräts ausgewählt werden.
Durch die kompakte Bauweise sind Bewegkontaktniete für eine Vielzahl elektrischer Schaltbauteile geeignet. Sie werden hauptsächlich mit Anwendungen kleiner und mittlerer Stromstärke in Verbindung gebracht.
Für Ingenieure und Beschaffungsteams sollte die Anwendung immer zusammen mit der elektrischen Last und der mechanischen Bewegung betrachtet werden. Ein Kontaktniet, der in einem Schaltgerät gut funktioniert, eignet sich möglicherweise nicht für ein anderes Design, ohne das Material oder die Abmessungen anzupassen.
Die Maßgenauigkeit ist von entscheidender Bedeutung, da die Niete korrekt in die bewegliche Kontaktbaugruppe passen muss. INT bietet maßgeschneiderte Abmessungen mit repräsentativen Spezifikationen für Kopfdurchmesser von etwa 2,5 mm bis 8 mm.
| Parameter | Repräsentatives Sortiment | Typische Toleranz |
|---|---|---|
| Kopfdurchmesser | 2,5–8 mm | ±0,10 mm |
| Kopfdicke | Ca. 0,6–2,0 mm | ±0,05 mm |
| Kontaktschichtdicke | Ca. 0,3–0,7 mm | ±0,05 mm |
| Schaftdurchmesser | Ca. 1,2–4 mm | ±0,05 mm |
| Schaftlänge | Ca. 1–4 mm | ±0,15 mm |
Diese Werte sollten eher als repräsentative als als universelle Designgrenzen betrachtet werden. Für Produktionsprojekte sollten Käufer Zeichnungen, Muster, technische Dokumente, elektrische Anforderungen und Montagebedingungen bereitstellen, damit der Lieferant die entsprechende Spezifikation bestätigen kann.
Die Herstellung von Nieten für elektrische Kontakte erfordert eine kontrollierte Formung, Materialauswahl, Dimensionsverwaltung und Inspektion. Da die Komponente klein ist, können selbst geringfügige Maßabweichungen die Ausrichtung der Baugruppe und die Kontaktleistung beeinträchtigen.
Ein professioneller Fertigungsworkflow konzentriert sich im Allgemeinen auf die folgenden Bereiche:
Bei der Herstellung elektrischer Komponenten in großen Stückzahlen ist eine konsistente Produktion ebenso wichtig wie die Nennspezifikation. Stabile Abmessungen und wiederholbare Materialeigenschaften tragen dazu bei, Montagevariationen zu reduzieren und eine vorhersehbare Produktqualität zu unterstützen.
Bei der Auswahl eines geeigneten beweglichen Kontaktniets sollten Sie sich an den tatsächlichen Betriebsbedingungen orientieren und nicht einfach eine Standardgröße auswählen. Beschaffungsteams können die folgende Checkliste verwenden:
Die Zusammenarbeit mit einem Hersteller, der OEM- und ODM-Produktion beherrscht, kann diesen Prozess vereinfachen. INT gibt an, Teile nach Kundenzeichnungen oder technischen Unterlagen fertigen zu können und entsprechend den Anwendungsanforderungen geeignete Materialien empfehlen zu können.
Bei der Beschaffung beweglicher Kontaktnieten von einem chinesischen Hersteller oder Lieferanten elektrischer Kontakte sollten Käufer über den Stückpreis hinaus achten. Langfristige Zuverlässigkeit hängt von technischer Unterstützung, Materialkonsistenz, Maßkontrolle, Dokumentation, Verpackung und Lieferfähigkeit ab.
INT verfügt über mehr als 12 Jahre Erfahrung in der Herstellung von Kontaktnieten und eine ISO9001-Zertifizierung. Die Produktinformationen enthalten außerdem Unterstützung für OEM- und ODM-Projekte, kundenspezifische Abmessungen, Musteranfragen und Lieferoptionen per Luft-, Express- oder Seeweg.
Für die internationale Beschaffung ist auch die Verpackung wichtig, da es sich bei beweglichen Kontaktnieten um kleine Präzisionsbauteile handelt. INT beschreibt Verpackungsmengen von ca. 500–5.000 Stück in kleinen Plastik- oder Vakuum-Plastikbeuteln, gefolgt von Einzelkartons und Hartkarton-Umverpackungen.
Für Käufer, die Hersteller vergleichen, sollte ein zuverlässiger Lieferant Folgendes bieten können:
Sie werden hauptsächlich in elektrischen Schaltgeräten wie Schützen, Leistungsschaltern, Startern, Temperaturreglern, Schaltern und Relais eingesetzt, insbesondere in Anwendungen mit kleinem und mittlerem Strom.
Zu den gängigen Kontaktflächenmaterialien gehören Ag, AgNi, AgCdO, AgSnO2, AgSnO2In2O3und AgZnO. Gängige Grundmaterialien sind Kupfer und Kupfer-Nickel. Die beste Auswahl hängt von den elektrischen und mechanischen Anforderungen der Anwendung ab.
Ja. Die Abmessungen können gemäß Kundenzeichnungen, Mustern oder technischen Dokumenten angepasst werden. Die Anpassung kann wichtige Abmessungen wie Kopfdurchmesser, Kopfdicke, Kontaktschichtdicke, Schaftdurchmesser und Schaftlänge abdecken.
Gemäß den Produktinformationen von INT können Muster zur Verfügung gestellt werden. Vorrätige Muster können kostenlos sein, während für Muster, die hergestellt werden müssen, möglicherweise Produktionskosten anfallen.
INT gibt eine Lieferzeit für elektrische Kontakte von etwa 15–25 Tagen an, abhängig von den Rohstoffbedingungen. Die tatsächliche Vorlaufzeit sollte für jedes Projekt basierend auf Materialverfügbarkeit, Bestellmenge, Anpassung und Produktionsanforderungen bestätigt werden.
HochwertigBewegliche Kontaktnietenspielen eine wichtige Rolle bei der Erzielung stabiler elektrischer Schaltvorgänge, mechanischer Zuverlässigkeit und langfristiger Komponentenleistung. Durch die Auswahl des richtigen Kontaktmaterials, Grundmaterials, der richtigen Abmessungen, Toleranzen und des richtigen Fertigungspartners können Konstruktions- und Produktionsrisiken erheblich reduziert werden. Mit kundenspezifischer Fertigung, OEM/ODM-Unterstützung, Unterstützung bei der Materialauswahl und Erfahrung in der Herstellung elektrischer Kontakte bietet INT eine Option für Unternehmen, die Präzisionskontaktkomponenten für industrielle Elektroanwendungen beschaffen. Wenn Sie ein neues Schaltgerät entwickeln oder einen zuverlässigen China-Lieferanten für maßgeschneiderte bewegliche Kontaktnieten suchen,Kontaktieren Sie unsum Ihre Zeichnungen, Spezifikationen, Musteranforderungen und Produktionsanforderungen zu besprechen.
